继电器模组的原理

发布时间：2020-05-13 11:27:15 发布人：明志创新浏览量：

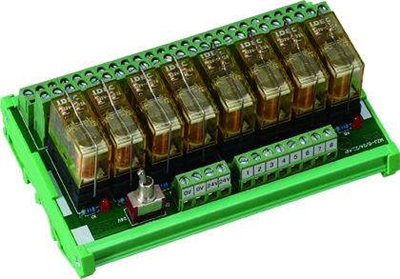

继电器模组是一种电子控制器材，它具有控制梯子和被控制体系，一般应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种自动开关，故在电路中起着自动调度、安全保护、转化电路等作用。

电磁继电器模组一般有铁芯、线圈、衔铁、触电簧片等组成的。只要在线圈两头加上必定的电压，线圈中会流过必定的电流，然后发生电磁效应，衔铁会在电磁力招引的作用下克服回来绷簧的拉力吸向铁芯，完后带动衔铁的动触点与静触点吸合。当线圈断电后，电磁的吸力也会消失，衔铁会在绷簧的反作用力回来原本的方位，使动触点跟原本的静触点吸合。这样吸合、开释，然后达到了在电路中的导通、堵截的意图。关于继电器模块的“常开、常闭”触点，可以这样来区分：继电器模块线圈未通电时处于断开情况的静触点，称为“常开触点”；处于接通情况的静触点称为“常闭触点”。

热敏干簧继电器模组是一种利用热敏磁性资料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热设备片、塑料衬底及其他一些附件组成。热敏干簧继电器模块不必线圈励磁，而由恒磁环发生的磁力驱动开关动作。恒磁环能否向干簧管供应磁力是由感温磁环的温控特性决议的。
